| 起源の場所: | 成都、中国 |
|---|---|
| ブランド名: | FHDT |
| 証明: | IEC A1a.1 |
| モデル番号: | 中央ゲルに満ちた緩い管の光ファイバーケーブル- GYXTS |
| 最小注文数量: | 500のドラム |
| 価格: | Negotiable |
| パッケージの詳細: | 4km/drumよりもっと |
| 受渡し時間: | 特定の指定および要求によって決まる |
| 支払条件: | 通常T/Tの交渉可能な他の言葉 |
| 供給の能力: | 特定の指定および要求によって決まる |
| ルーズチューブ: | PBT | フィラー: | ポリプロピレン |
|---|---|---|---|
| 強さメンバー: | 鋼線をリン酸で処理すること | 水妨害: | 混合の満ちるゲル |
| アウターシース: | MDPE | 操作の温度: | -40℃～+60℃ |
| 保管温度: | -40℃～+60℃ | ||
| ハイライト: | 屋外繊維ケーブルGYXTS,PBTの緩い管の光ファイバーケーブル,光ファイバーケーブルGYXTS |
||

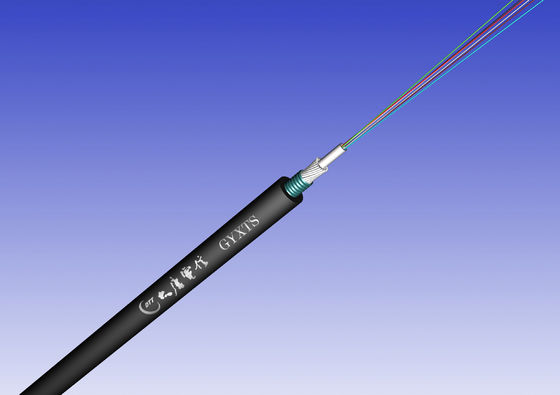

GYXTS金属の強さメンバー、中央緩い管、保護する鋼鉄テープ黒いPEの外装の屋外の光ケーブル。
単モード繊維は高係数のプラスチックから成り、管の満ちる混合物で満ちている緩い管で収容される。緩い管は鋼線および波形の鋼鉄テープと装甲である。それからPEの外の外装は突き出る。適用状況
推薦される:管、アンテナ、溝、ケーブルの堀
IEC A1a.1の条件を満たすためにこの指定で供給される光ファイバー:
|
繊維の属性 |
|||
|---|---|---|---|
| 属性 | 細部 | 価値 | 単位 |
| 最高の減少 | @ 850 nm | 2.50 | dB/km |
| 最高の減少 | @ 1300 nm | 0.80 | dB/km |
| 棒径 | 体言 | 50 | μm |
| 許容 | ± 2.5 | μm | |
| クラッディングの直径 | 体言 | 125.0 | μm |
| 許容 | ± 1.0 | μm | |
| Core-cladding同心性の間違い | 最高 | 2.0 | μm |
| クラッディングの非環状 | 最高 | 1.0 | % |
| 入れ過ぎられた進水のための最低の形態上の帯域幅lengthproduct | @ 850 nm | 500 | Mkz·km |
| @ 1300 nm | 500 | Mkz·km | |
| 開口数 | - | 0.200±0.015 | 無次元 |
| ゼロ分散の波長、λ0 | - | 1295の≤ λ0 ≤1340 | nm |
| ゼロ分散斜面、S0 | - |
S0 ≤ 0.105からの 1295 nmの≤ λ0の≤ 1310nm、および≤ 0.000375 （1590--λ0）からの 1295 nmの≤ λ0の≤ 1310nm |
ps/（nm2 × km） |
GYXTSケーブルの標準的な構造は次のテーブル、他の構造で示され、繊維の計算は顧客の要求に従ってまた利用できる。
| 項目 | 目次 | 価値 |
| 緩い管 | 材料 | PBT |
| 数 | 2 | |
| 外の直径（mm） | 2.4 | |
| 管ごとの繊維の計算 | A1a.1 | 2~12 |
| 強さメンバー | 材料 | 鋼線をリン酸で処理すること |
| 直径（mm） | 0.6 | |
| 数 | 14 | |
| 材料を妨げる水 | 材料 | 混合の満ちるゲル |
| 装甲 | 材料 | PEは波形の鋼鉄テープに塗った |
| 外の外装 | 材料 | MDPE |
| 色 | 黒い | |
| 厚さ（mm） | 体言:1.8 | |
| ケーブルの直径（mm）およそ。 | 8.4 | |
| ケーブルの重量（kg/km）およそ。 | 110 | |
| 項目 | 価値 |
| 抗張性能（N） | 1500 |
| クラッシュ（N/100mm） | 1000 |
| 操作の温度: | -40℃~+60℃ |
| 設置温度 | -15℃~+60℃ |
| 保管温度 | -40℃~+60℃ |
ケーブルの標準的な配達長さは許容0~+20mとの1000m、2000mまたは3000mである。特別な要求が契約でなされれば、供給されたケーブル長はそれに合致するべきである。
