| Brand Name: | FHDT |

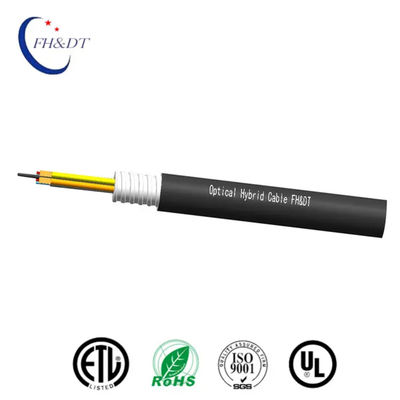

| Model Number: | アクセス ネットワークのための光学および電気雑種ケーブル |
| MOQ: | 500のドラム |
| 価格: | negotiable |
| Packaging Details: | 4km/drumよりもっと |
| Payment Terms: | 通常T/Tの交渉可能な他の言葉 |
●正確なプロセス制御保障のよい機械および温度の性能。
●電源および信号伝達の問題を解決し、装置に力の中心にされた監視そして維持を提供する光学および電気雑種設計。
●力および調整を減らすことの管理性および電源の維持を改善する。
●調達のコストを削減することおよび建設費を救うこと。
●主にDCの分散基地局のための遠隔電源システムのBBUそしてRRUを接続するのに使用した。
●適当導管で送るためおよび空気の取付け。
| 繊維の属性 | |||
| 属性 | 細部 | 価値 | 単位 |
| モード分野直径 | 波長 | 1310 | nm |
| わずかな値の範囲 | 8.6-9.2 | μm | |
| 許容 | ± 0.4 | μm | |
| クラッディングの直径 | 体言 | 125.0 | μm |
| 許容 | ± 0.7 | μm | |
| 中心の同心性の間違い | 最高 | 0.6 | μm |
| クラッディングのnoncircularity | 最高 | 1.0 | % |
| ケーブルの遮断波長 | 最高 | 1260 | nm |
| Macrobendingの損失 | 半径 | 30 | mm |
| 回転の数 | 100 | ||
| 1625 nmの最高 | 0.1 | dB | |
| 耐力 | 最低 | 0.69 | GPa |
| 色彩分散変数 | λ0min | 1300 | nm |
| λ0max | 1324 | nm | |
| S0max | 0.092 | ps/（nm2 × km） | |
| ケーブルの属性 | |||
| 属性 | 細部 | 価値 | 単位 |
| 減少係数 | 1310 nmの最高 | 0.38 | dB/km |
| 1550 nmの最高 | 0.25 | dB/km | |
| 1625 nmの最高 | 0.38 | dB/km | |
| PMD係数 | M | 20 | ケーブル |
| Q | 0.01 | % | |
| 最高PMDQ | 0.20 | ps/ | |
GDTSの標準的な構造は次のテーブル、他の構造で示されているケーブルで通信し、繊維の計算は顧客の要求に従ってまた利用できる。
| 項目 | 目次 | 価値 | 注目 | |
| 12 | 24 | |||
| 緩い管 | 数 | 1 | 2 | |
| 外の直径（mm） | 3.2 | 3.2 | PBT | |
| 注入口 | 数 | 1 | 0 | ポリプロピレン |
| 管ごとの繊維の計算 | G.652D | 12 | 12 | |
| 力ワイヤー | タイプ | 2.5mm2 | ||
| コンダクター | 銅 | クラス1:固体コンダクター | ||
| 数 | 2 | |||
| 最高。単一のコンダクター（20℃）のDCの抵抗（Ω/km） | 7.98 | |||
| 中央強さメンバー | 材料 | FRP | ||
| 直径（mm） | 1.0 | |||
| PEの層の直径（mm） | 1.6 | |||
| 材料を妨げる水 | 材料 | ヤーンを妨げる水 | ||
| テープを妨げる水 | ||||
| 装甲 | 材料 | PEは波形の鋼鉄テープに塗った | ||
| 外の外装 | 材料 | MDPE | ||
| 色 | 黒い | |||
| 厚さ（mm） | 体言:1.8 | |||
| ケーブルの直径（mm）およそ。 | 13.4 | |||
| ケーブルの重量（kg/km）およそ。 | 190 | |||
主要な機械および環境パフォーマンス
| 項目 | 価値 |
| 抗張性能（N） | 1500 |
| クラッシュ（N/100mm） | 1000 |
| 操作の温度: | -40℃~+60℃ |
| 設置温度 | -15℃~+60℃ |
| 保管温度 | -40℃~+60℃ |
ケーブルの標準的な配達長さは許容0~+20mとの2000mまたは3000mである。特別な要求が契約でなされれば、供給されたケーブル長はそれに合致するべきである。
|
|
