導体の数: | 8 | タイプ: | Cat.5E U-UTP |
---|---|---|---|
適用: | テレコミュニケーション/ケーブル装置 | 色: | カスタマイズされる |
ジャケット材料: | LLDPE | コンダクター材料: | Oxygen-free銅線 |
構造: | 4Pツイスト ペア | コンダクター: | 24AWG |
パッキング: | ドラム | ||
ハイライト: | 0.5mm Cat5E U UTP,RoHS 0.5mmの外の植物ケーブル,植物ケーブルの外のRoHS Cat5E U UTP |

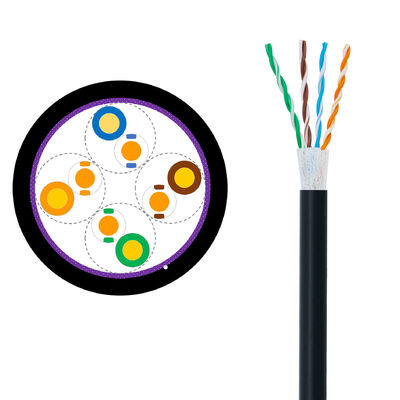

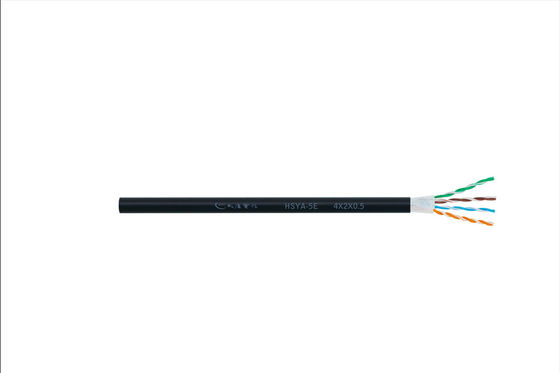

植物ケーブルの外のCat.5E U-UTP
速い細部:
記述:
コンダクターは24AWG良質のoxygen-free銅線採用する(99.99%)を。速いイーサネット適用のために適した、最も高い伝達頻度は100MHzに達することができる。ケーブルは100mチャネル テストまたは90mの常設リンクテストに合格できる。十分にCPR ULと一直線にISO/IEC 11801-2008 TIA/EIA-568B.2-2001の標準に目上の人、会えば。OEMまたはODMのカスタム化を受け入れなさい
指定:
テスト標準 | TIA/EIA-568C.2、ISO_IEC 11801、YD/T 1019 | |||||||||
構造 | ||||||||||
コンダクター | 材料 | 固体裸の銅 |
|
|||||||
直径(mm) | 0.50 | |||||||||
絶縁材 | 材料 | HDPE | ||||||||
直径(mm) | 0.89~0.90 | |||||||||
中心色 | 白青/青1 | 白オレンジ/オレンジ2 | ||||||||
白緑/緑3 | 白茶色/茶色4 | |||||||||
ポリエステル蛇口 | 20×0.035mm | |||||||||
アルミニウム テープ | 22×0.25mm | |||||||||
外装 | 材料 | LLDPE | ||||||||
厚さ | 1.3±0.1mm | |||||||||
直径 | 8.6±0.2mm | |||||||||
色 | 黒い | |||||||||
表面の印刷 | 手紙の最高 | 3.0 ± 0.5mm | ||||||||
色 | 白い | |||||||||
間違い及びスペースを印刷しなさい | ≤± 0.5%、1m | |||||||||
パッケージ | 箱の巻き枠 | |||||||||
箱次元(mm) | 510*510*240 | |||||||||
パッケージの長さ | 305m | |||||||||
電気特性 | ||||||||||
コンダクターの抵抗(20℃) | ≤9.5 Ω/100m | |||||||||
電気抵抗の不均衡(20℃) | ≤2.5% | |||||||||
絶縁抵抗 | >5000 MΩ·km | |||||||||
キャパシタンス不均衡をひく組(0.8 KHzか1KHz) | ≤330pF/100m | |||||||||
組の相互キャパシタンス | ≤5.6nF/100m | |||||||||
伝達特性(肝蛭のテスト) | ||||||||||
Feq MHZ |
Zin | IL | RL | 次に | 次のPS | ELFEXT | PS ELFEXT | |||
Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||
1.0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | |||
4.0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | ||||
8.0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | ||||
10.0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | ||||
16.0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | ||||
25.0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | ||||
31.2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | ||||
62.5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | ||||
100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 | ||||
テスト標準 | TIA/EIA-568C.2、ISO_IEC 11801、YD/T 1019 | |||||||||
構造 | ||||||||||
コンダクター | 材料 | 固体裸の銅 |
|
|||||||
直径(mm) | 0.50 | |||||||||
絶縁材 | 材料 | HDPE | ||||||||
直径(mm) | 0.89~0.90 | |||||||||
中心色 | 白青/青1 | 白オレンジ/オレンジ2 | ||||||||
白緑/緑3 | 白茶色/茶色4 | |||||||||
裂け目のコード | Tex111 | |||||||||
外装 | 材料 | PVC/LSZH | ||||||||
厚さ | 0.6±0.1mm | |||||||||
直径 | 5.2±0.2mm | |||||||||
色 | に従って要求する | |||||||||
表面の印刷 | 手紙の最高 | 3.0 ± 0.5mm | ||||||||
色 | Black&White | |||||||||
間違い及びスペースを印刷しなさい | ≤± 0.5%、1m | |||||||||
パッケージ | 紙箱 | |||||||||
箱次元(mm) | 360*360*230 | |||||||||
パッケージの長さ | 305m | |||||||||
電気特性 | ||||||||||
コンダクターの抵抗(20℃) | ≤9.5 Ω/100m | |||||||||
電気抵抗の不均衡(20℃) | ≤2.5% | |||||||||
絶縁抵抗 | >5000 MΩ·km | |||||||||
キャパシタンス不均衡をひく組(0.8 KHzか1KHz) | ≤330pF/100m | |||||||||
組の相互キャパシタンス | ≤5.6nF/100m | |||||||||
伝達特性(肝蛭のテスト) | ||||||||||
Feq MHZ |
Zin | IL | RL | 次に | 次のPS | ELFEXT | PS ELFEXT | |||
Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||
1.0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | |||
4.0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | ||||
8.0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | ||||
10.0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | ||||
16.0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | ||||
25.0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | ||||
31.2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | ||||
62.5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | ||||
100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 |
適用:
仕事域のテレコミュニケーションの出口と住宅のケーブル装置で一般的なケーブル装置をの間のケーブルで通信し、ユーザーのテレコミュニケーションの出口と配線盤の間でケーブルで通信することのために広く利用された造ることの十字の関係の戸棚の配線盤。
FAQ
Cat.5E F-UTP LANケーブル
Q1.私はケーブルのためのサンプル発注があってもいいか。
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である。
Q2.調達期間についての何か。
:大量生産のために、3-4週準備するサンプルのための1週。
Q3.LANケーブル順序のためのMOQの限界があるか。
:低いMOQ、サンプル点検のための1pcは利用できる。大量生産のための200箱(305m/box)
Q5.LANケーブルのための進む方法発注か。
:初めに私達にあなたの条件か適用を知らせなさい。
2番目に私達はあなたの条件か私達の提案に従って引用する。
3番目に顧客はサンプルを確認し、場所は形式的な順序のために沈殿する。
第四に私達は包装の細部を提供し、顧客と確認する。
それから私達は生産を整理する。
Q6.それはLANケーブル プロダクトで私のロゴを印刷することは良いか。
:はい。私達の生産の前に私達を形式的に知らせなさい。
Q7:プロダクトのために保証する提供するか。
:はい、私達は私達のプロダクトに保証25年の提供する。
