| 起源の場所: | 成都、中国 |
|---|---|
| ブランド名: | FHDT |
| 証明: | IEEE802.3an, ISO/IEC 11801-2008, ANSI/TIA-568C.2-2009 |
| モデル番号: | Cat.6A U-FTP |
| 最小注文数量: | 500のドラム |
| 価格: | Negotiable |
| パッケージの詳細: | 中立ドラム、305m/drum |
| 受渡し時間: | 3-4週 |
| 支払条件: | 通常T/Tの交渉可能な他の言葉 |
| 導体の数: | 8 | タイプ: | Cat.6A U-FTP |
|---|---|---|---|
| 適用: | テレコミュニケーション/ケーブル装置 | 色: | カスタマイズされる |
| ジャケット材料: | PVC&LSZH | コンダクター材料: | Oxygen-free銅線 |
| 構造: | 4Pツイスト ペア | コンダクター: | 23AWG |
| パッキング: | 中立ドラム | 量: | 305m/drum |
| ハイライト: | 低い混線U-FTP cat6a LANケーブル,保護されたcat6aポリ塩化ビニールLSZHのジャケット,低い混線U-FTPはcat6aを保護した |
||

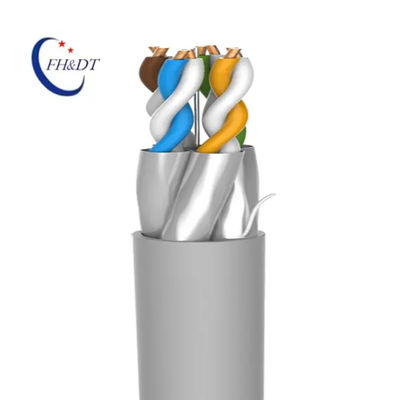

Cat.6A U-FTP LAN ケーブル
クイック詳細:
説明：
導体には23AWG高品質無酸素銅線(99.99%)を採用。10 ギガビット イーサネット アプリケーションに適しており、最高伝送周波数は 550MHz に達します。アルミ箔サブシールドの構造で設計されており、各ペア間のクロストーク指数は 10dB 以上増加する必要があります。ケーブルは 100 メートルのチャネル テストまたは 90 メートルのパーマネント リンク テストに合格します。CPR UL に準拠した、IEEE802.3an ISO/IEC 11801-2008 ANSI/TIA-568C.2-2009 の規格に完全に適合し、それを上回っています。OEMまたはODMのカスタマイズを受け入れる
仕様:
| 試験規格 | TIA/EIA-568C.2、ISO_IEC 11801 | ||||||||||||
| 工事 | |||||||||||||
| 導体 | 材料 | ソリッドベア銅 |
|
||||||||||
| 直径(mm) | 0.58 | ||||||||||||
| 絶縁 | 材料 | スキンフォームスキンPE | |||||||||||
| 直径(mm) | 1.38 | ||||||||||||
| コアカラー | 1 ホワイト/ブルー | 2 ホワイト/オレンジ | |||||||||||
| 3 ホワイト/グリーン | 4 ホワイト/ブラウン | ||||||||||||
| ポリエステルタップ | いいえ | アルミホイル | 14×4 | ||||||||||
| リップコード | テックス111 | ドレンワイヤー | 0.5mmTC | ||||||||||
| セパレーター | いいえ | ||||||||||||
| シース | 材料 | PVC / LSZH | |||||||||||
| 厚さ | 0.75±0.1mm | ||||||||||||
| 直径 | 8.0±0.2mm | ||||||||||||
| 色 | ミディアムグレー/ブラック | ||||||||||||
| 表面印刷 | レターハイ | 3.0±0.5mm | |||||||||||
| 色 | 黒、白 | ||||||||||||
| 印刷エラーとスペース | ≤±0.5%、1m | ||||||||||||
| パッケージ | リールインボックス | パッケージの長さ | 305m | ||||||||||
| 箱寸法(mm) | 510*510*240 | ||||||||||||
| 電気的特性 | |||||||||||||
| 導体抵抗(20℃) | ≤8.8Ω/100m | ||||||||||||
| 電気抵抗アンバランス（20℃） | ≤2.0% | ||||||||||||
| 絶縁抵抗 | >5000MΩ・km | ||||||||||||
| ペア対グランド間容量アンバランス(0.8 kHz または 1 kHz) | ≤160pF/100m | ||||||||||||
| ペアの相互静電容量 | ≤5.6nF/100m | ||||||||||||
| 伝送特性(Flukeテスト) | |||||||||||||
|
フェク |
位相遅延 | イリノイ州 | RL | 次 | PSネクスト | エルフクスト | PS エルフクスト | ||||||
| ≤ns/100m | ≤dB/100m | ≥dB | ≧dB/100m | ≧dB/100m | ≧dB/100m | ≧dB/100m | |||||||
| 1.0 | 570 | 2.1 | 20.0 | 74.3 | 72.3 | 68.0 | 65.0 | ||||||
| 4.0 | 552 | 3.8 | 23.0 | 66.3 | 63.3 | 56.0 | 53.0 | ||||||
| 8.0 | 547 | 5.3 | 24.5 | 61.8 | 58.8 | 49.9 | 46.9 | ||||||
| 10.0 | 545 | 5.9 | 25.0 | 60.3 | 57.3 | 48.0 | 45.0 | ||||||
| 16.0 | 543 | 7.5 | 25.0 | 57.2 | 54.2 | 43.9 | 40.9 | ||||||
| 20.0 | 542 | 7.4 | 25.0 | 55.8 | 52.8 | 42.0 | 39.0 | ||||||
| 25.0 | 541 | 9.4 | 24.3 | 54.3 | 51.3 | 40.0 | 37.0 | ||||||
| 31.25 | 540 | 10.5 | 23.6 | 52.9 | 49.9 | 38.1 | 35.1 | ||||||
| 62.5 | 539 | 15.0 | 21.5 | 48.4 | 45.4 | 32.1 | 29.1 | ||||||
| 100 | 538 | 19.1 | 20.1 | 45.3 | 42.3 | 28.0 | 26.0 | ||||||
|
200 |
537 | 27.6 | 18.0 | 40.8 | 37.8 | 22.0 | 19.0 | ||||||
| 250 | 536 | 31.1 | 17.3 | 39.3 | 36.3 | 20.0 | 17.0 | ||||||
| 300 | 536 | 34.3 | 17.3 | 38.1 | 35.1 | 18.5 | 15.5 | ||||||
| 400 | 536 | 40.1 | 17.3 | 36.3 | 33.3 | 16.0 | 13.0 | ||||||
| 500 | 536 | 45.3 | 17.3 | 34.8 | 31.8 | 14.0 | 11.0 | ||||||
アプリケーション:
より厳しい曲げ性能の環境に適しています。通常、モバイル、電気通信、接触型携帯電話の信号範囲およびインターコム信号範囲に使用されます。一般的に、アンテナとメインフィーダ、基地局の送信機とメインフィーダの間、機器の内部接続ライン、屋内カバレッジなどの間のジャンパとして使用されます。
よくある質問
Cat.6A U-FTP LAN ケーブル
Q1.ケーブルのサンプルを注文できますか?
A: はい、品質をテストしてチェックするためのサンプル注文を歓迎します。混合サンプルも許容されます。
Q2.リードタイムについてはどうですか？
A: サンプル準備には 1 週間、量産には 3 ～ 4 週間かかります。
Q3.LAN ケーブルの注文に MOQ 制限はありますか?
A：低MOQ、サンプルチェック用に1個が利用可能です。量産用 200箱（305m/箱）
Q5.LANケーブルの注文はどのように進めればよいですか?
A: まずはあなたの要件や用途をお知らせください。
第二に、お客様の要件または私たちの提案に従ってお見積りします。
第三に、顧客はサンプルを確認し、正式な注文のための入金を行います。
第四に、梱包の詳細を提供し、お客様に確認します。
その後、生産の手配をさせていただきます。
Q6.LANケーブル製品にロゴを印刷しても大丈夫ですか？
A: はい。生産前に正式にご連絡ください。
Q7: 製品の保証はありますか?
A: はい、当社の製品には 25 年間の保証が付いています。
