| 起源の場所: | 中国、成都 |
|---|---|
| ブランド名: | FHDT |
| 証明: | ISO,RoHs, ETL, UL, CPR |
| モデル番号: | 1/2の″抑制HCAAYZ-50-12 |
| 最小注文数量: | 10キロ |
| 価格: | Negotiable |
| パッケージの詳細: | 中立ドラムかカートン、500m/drumまたは200m/carton。カスタマイズ可能 |
| 受渡し時間: | 大量生産のための3-4週 |
| 支払条件: | 通常T/Tの交渉可能な他の言葉 |
| 適用: | テレコミュニケーション/ケーブル装置、基地局 | 内部導体: | 銅の覆われたアルミニウム |
|---|---|---|---|
| 外部導体: | 環状の波形の銅管 | 絶縁材: | 絶縁材の3つの層 |
| 色: | カスタマイズされた | ジャケット材料: | LSZH |
| パッキング: | 中立ドラム/中立カートン | 量: | 500m/Drumか200m/Carton |
| ハイライト: | 1/2の″抑制RFのケーブル50オーム,1/2の″の抑制剤の適用範囲が広い低損失の同軸ケーブル,適用範囲が広い低損失の同軸ケーブルHCAAYZ-50-12 |
||

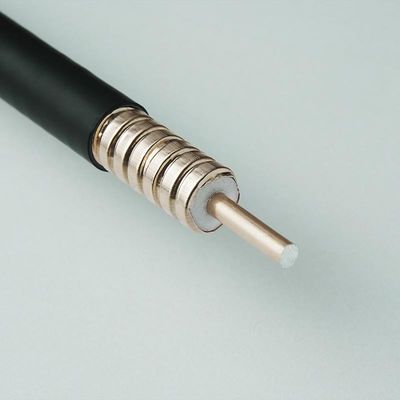

適用範囲が広い50Ohm銅の炎-抑制RFケーブル1/2のインチ（1/2の″の抑制剤） HCAAYZ-50-12
速い細部:
記述:
適用範囲が広い無線周波数の同軸ケーブルはまたFlexible RFき線ケーブルかき線ケーブル呼ばれる。1/2の「送り装置は非常に低い損失の普通キャリア特定のケーブルで、長距離の関係を支える。大きいプロジェクトでは、1/2の」同軸ケーブルは取付けの後に必要なケーブル、簡単な関係および低い故障率である。OEMまたはODMのカスタム化を受け入れなさい
指定:
| 内部のコンダクター | |
| 滑らかな銅管 | |
| 直径（mm） | 4.80±0.10 |
| 絶縁材 | |
| 絶縁材の3つの層 | |
| 直径（mm） | 12.0±0.2 |
| 外のコンダクター | |
| 波形の銅管 | |
| 銅上の直径 | |
| 外のコンダクター（mm） | 13.80±0.25 |
| ジャケット | |
| 厚さ（mm） | 1.0±0.2 |
| 直径（mm） | 15.8±0.2 |
| 最低の曲げ半径（mm） | |
| 単一に曲がること | 70 |
| 多数に曲がること | 125 |
| くねりの最小数 | 15 |
| 温度較差（℃） | |
| 標準的なジャケット | -40~+70 |
| 防火効力のあるジャケット | -25~+70 |
| インピーダンス（Ω） | 50±1 | |
| キャパシタンス（pF/m） | 75.8±2 | |
| 速度（%） | 88 | |
| Dcの故障、ボルト（V） | ≥4000 | |
| 保護する有効性（dB）を | >>120 | |
| 締切りFrequenc （GHz） | 8.8 | |
| 減少（dB/100m）および平均出力（kW） | ||
| 頻度 | 減少 | 平均 |
| 力 | ||
| 150のMHz | 2.67 | 3.17 |
| 450のMHz | 4.74 | 1.80 |
| 800のMHz | 6.45 | 1.33 |
| 900のMHz | 6.87 | 1.25 |
| 1800のMHz | 10.08 | 0.86 |
| 2000のMHz | 10.70 | 0.81 |
| 2500のMHz | 12.10 | 0.72 |
| 3000のMHz | 13.39 | 0.65 |
| 3500のMHz | 14.66 | 0.59 |
| 4000のMHz | 15.83 | 0.55 |
| 5000のMHz | 18.04 | 0.48 |
| VSWR | ||
| 820MHz~960MHz | 1.10 | |
| 1700MHz~2200MHz | 1.10 | |
| 2200MHz~2700MHz | 1.15 | |
| 3300MHz~3600MHz | 1.20 | |
| 4400MHz~5000MHz | 1.20 | |
基準状態:
減少のため:VSWR 1.0のケーブルの温度20℃
平均出力のため:VSWR 1.0の周囲温度40℃
内部のコンダクターの温度100℃.Noの太陽ローディング。
最高VSWRおよび減少の価値はわずかな値から離れて105%いる。
基準状態:
減少のため:VSWR 1.0のケーブルの温度20℃
平均出力のため:VSWR 1.0の周囲温度40℃
内部のコンダクターの温度100℃.Noの太陽ローディング。
最高VSWRおよび減少の価値はわずかな値から離れて105%いる。
適用:
それは通常可動装置、テレコミュニケーション、接触の携帯電話信号の適用範囲および通話装置信号の適用範囲のために使用される。
