Brand Name: | FHDT |
Model Number: | 標準的なジャケット1-1/4の″ HCTAY-50-32 |
MOQ: | 5つのkm |
価格: | negotiable |
Packaging Details: | 中立ドラム、500m/drum。カスタマイズ可能 |
Payment Terms: | 通常T/Tの交渉可能な他の言葉 |

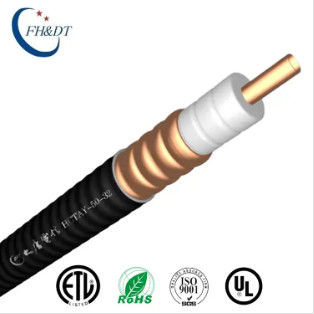

50オーム低いVSWRのPEのジャケットの銅のき線ケーブル(1-1/4 ″の同軸ケーブル) HCTAY-50-32
速い細部:
記述:
送り装置は機能が高周波エネルギーを送信すること電磁波のための通信チャネルである。き線ケーブルは効果的に供給ラインとアンテナと受信機の信号入力間の小さいゆがみ、低損失、強いanti-interference機能およびよいインピーダンス マッチが付いているアンテナによって、受け取られる信号を送信できる。大きいプロジェクトでは、同軸ケーブルは取付けの後に必要なケーブル、簡単な関係および低い故障率である。OEMまたはODMのカスタム化を受け入れなさい。
指定:
内部のコンダクター | |
滑らかな銅管 | |
直径(mm) | 13.10±0.10 |
絶縁材 | |
絶縁材の3つの層 | |
直径(mm) | 32.50±0.50 |
外のコンダクター | |
波形の銅管 | |
銅上の直径 | |
外のコンダクター(mm) | 35.80±0.30 |
ジャケット | |
厚さ(mm) | 1.50±0.20 |
直径(mm) | 39.00±0.40 |
最低の曲げ半径(mm) | |
単一に曲がること | 200 |
多数に曲がること | 380 |
温度較差(℃) | |
標準的なジャケット | -40~+70 |
防火効力のあるジャケット | -25~+70 |
インピーダンス(Ω) | 50±1 | |
キャパシタンス(pF/m) | 75±2 | |
速度(%) | 89 | |
Dcの故障、ボルト(V) | ≥9000 | |
保護する有効性(dB)を | >>120 | |
締切りFrequenc (GHz) | 4.0 | |
減少(dB/100m)および平均出力(kW) | ||
頻度 | 減少 | 平均 |
力 | ||
150のMHz | 1.03 | 9.52 |
450のMHz | 1.87 | 5.20 |
800のMHz | 2.59 | 3.59 |
900のMHz | 2.77 | 3.52 |
1800のMHz | 4.16 | 2.33 |
2000のMHz | 4.43 | 2.20 |
2500のMHz | 5.08 | 1.92 |
3000のMHz | 5.68 | 1.70 |
3500のMHz | 6.36 | 1.56 |
3600のMHz | 6.48 | 1.51 |
VSWR | ||
820MHz~960MHz | 1.10 | |
1700MHz~2200MHz | 1.13 | |
2200MHz~2700MHz | 1.15 | |
3300MHz~3600MHz | 1.20 |
基準状態:
減少のため:VSWR 1.0のケーブルの温度20℃
平均出力のため:VSWR 1.0の周囲温度40℃
内部のコンダクターの温度100℃.Noの太陽ローディング。
最高VSWRおよび減少の価値はわずかな値から離れて105%いる
。
それは無線コミュニケーション基盤のstartionで広く利用されている。
適用:
それは通常無線コミュニケーション基地局で使用される。
