導体の数: | 8 | タイプ: | Cat.5E U-UTP |
---|---|---|---|
適用: | テレコミュニケーション/ケーブル装置 | 色: | カスタマイズされる |
ジャケット材料: | LLDPE | コンダクター材料: | Oxygen-free銅線 |
構造: | 4Pツイスト ペア | コンダクター: | 24AWG |
パッキング: | 箱 | ||
ハイライト: | 高い両立性Cat5eのイーサネット ケーブル,高い両立性Cat.5E U-UTP,99.97% oxygen-free銅Cat.5E U-UTP |

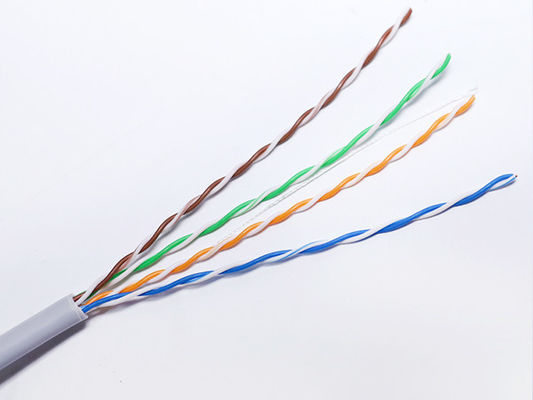

Cat.5E U-UTPの高い両立性ケーブル
記述:
私達の銅線純度は99.97% oxygen-free銅でしたり、よい柔らかさ、低い抵抗およびよりよい信号伝達性能の国際規格の条件を、満たす。肝蛭のテスト レポートはすべてのプロダクトのために利用できる。ケーブル外装は新しい環境保護PVC/PE材料で選ばれ、材料、安全な炎の-抑制、適用範囲が広い曲がる抵抗、そして統合された配線の構造プロセスで壊れること容易リサイクルすることを断り。Anti-aging、長いケーブルの生命。
指定:
テスト標準 | TIA/EIA-568C.2、ISO_IEC 11801、YD/T 1019 | |||||||||
構造 | ||||||||||
コンダクター | 材料 | 固体裸の銅 |
|
|||||||
直径(mm) | 0.50 | |||||||||
絶縁材 | 材料 | HDPE | ||||||||
直径(mm) | 0.89~0.90 | |||||||||
中心色 | 白青/青1 | 白オレンジ/オレンジ2 | ||||||||
白緑/緑3 | 白茶色/茶色4 | |||||||||
ポリエステル蛇口 | 20×0.035mm | |||||||||
アルミニウム テープ | 22×0.25mm | |||||||||
外装 | 材料 | LLDPE | ||||||||
厚さ | 1.3±0.1mm | |||||||||
直径 | 8.6±0.2mm | |||||||||
色 | 黒い | |||||||||
表面の印刷 | 手紙の最高 | 3.0 ± 0.5mm | ||||||||
色 | 白い | |||||||||
間違い及びスペースを印刷しなさい | ≤± 0.5%、1m | |||||||||
パッケージ | 箱の巻き枠 | |||||||||
箱次元(mm) | 510*510*240 | |||||||||
パッケージの長さ | 305m | |||||||||
電気特性 | ||||||||||
コンダクターの抵抗(20℃) | ≤9.5 Ω/100m | |||||||||
電気抵抗の不均衡(20℃) | ≤2.5% | |||||||||
絶縁抵抗 | >5000 MΩ·km | |||||||||
キャパシタンス不均衡をひく組(0.8 KHzか1KHz) | ≤330pF/100m | |||||||||
組の相互キャパシタンス | ≤5.6nF/100m | |||||||||
伝達特性(肝蛭のテスト) | ||||||||||
Feq MHZ |
Zin | IL | RL | 次に | 次のPS | ELFEXT | PS ELFEXT | |||
Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||
1.0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | |||
4.0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | ||||
8.0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | ||||
10.0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | ||||
16.0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | ||||
25.0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | ||||
31.2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | ||||
62.5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | ||||
100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 | ||||
テスト標準 | TIA/EIA-568C.2、ISO_IEC 11801、YD/T 1019 | |||||||||
構造 | ||||||||||
コンダクター | 材料 | 固体裸の銅 |
|
|||||||
直径(mm) | 0.50 | |||||||||
絶縁材 | 材料 | HDPE | ||||||||
直径(mm) | 0.89~0.90 | |||||||||
中心色 | 白青/青1 | 白オレンジ/オレンジ2 | ||||||||
白緑/緑3 | 白茶色/茶色4 | |||||||||
裂け目のコード | Tex111 | |||||||||
外装 | 材料 | PVC/LSZH | ||||||||
厚さ | 0.6±0.1mm | |||||||||
直径 | 5.2±0.2mm | |||||||||
色 | に従って要求する | |||||||||
表面の印刷 | 手紙の最高 | 3.0 ± 0.5mm | ||||||||
色 | Black&White | |||||||||
間違い及びスペースを印刷しなさい | ≤± 0.5%、1m | |||||||||
パッケージ | 紙箱 | |||||||||
箱次元(mm) | 360*360*230 | |||||||||
パッケージの長さ | 305m | |||||||||
電気特性 | ||||||||||
コンダクターの抵抗(20℃) | ≤9.5 Ω/100m | |||||||||
電気抵抗の不均衡(20℃) | ≤2.5% | |||||||||
絶縁抵抗 | >5000 MΩ·km | |||||||||
キャパシタンス不均衡をひく組(0.8 KHzか1KHz) | ≤330pF/100m | |||||||||
組の相互キャパシタンス | ≤5.6nF/100m | |||||||||
伝達特性(肝蛭のテスト) | ||||||||||
Feq MHZ |
Zin | IL | RL | 次に | 次のPS | ELFEXT | PS ELFEXT | |||
Ω | dB/100m | dB | dB/100m | dB/100m | dB/100m | dB/100m | ||||
1.0 | 100±15 | ≤2.04 | ≥20.00 | ≥65.30 | ≥62.30 | ≥64.00 | ≥61.00 | |||
4.0 | ≤4.05 | ≥23.01 | ≥56.27 | ≥53.27 | ≥51.96 | ≥48.96 | ||||
8.0 | ≤5.77 | ≥24.52 | ≥51.75 | ≥48.75 | ≥45.94 | ≥42.94 | ||||
10.0 | ≤6.47 | ≥25.00 | ≥50.30 | ≥47.30 | ≥44.00 | ≥41.00 | ||||
16.0 | ≤8.25 | ≥25.00 | ≥47.24 | ≥44.24 | ≥39.92 | ≥36.92 | ||||
25.0 | ≤10.42 | ≥24.32 | ≥44.33 | ≥41.33 | ≥36.04 | ≥33.04 | ||||
31.2 | ≤11.71 | ≥23.65 | ≥42.89 | ≥39.89 | ≥34.12 | ≥31.12 | ||||
62.5 | ≤16.99 | ≥21.54 | ≥38.36 | ≥35.36 | ≥28.08 | ≥25.08 | ||||
100 | ≤21.98 | ≥20.11 | ≥35.30 | ≥32.30 | ≥24.00 | ≥21.00 |
速い細部:
適用:
仕事域のテレコミュニケーションの出口と住宅のケーブル装置で一般的なケーブル装置をの間のケーブルで通信し、ユーザーのテレコミュニケーションの出口と配線盤の間でケーブルで通信することのために広く利用された造ることの十字の関係の戸棚の配線盤。
DATANGケーブルはテレコミュニケーション ケーブルのR & D、製造業、販売、配分および中国および世界的な市場の付属品を専門にする。一定した努力によって、DATANGケーブルはずっと2009年以来の中国のTop10ケーブル システム ブランドである。
DATANGケーブルは1965年以来の中国のケーブルの研究そして革新に焦点を合わせる。
経験50年以上によってR & Dの、私達は多くの国民の標準および他の業界標準の起草で貢献した。DATANGケーブルに専門の技術的なチームがあり、必要な場合私達は強いテクニカル サポートを提供してもいい。
DATANGケーブルに3つの主要な研修会がある:LANケーブル及び付属品、繊維ケーブル及び付属品および同軸ケーブル及び付属品の研修会。輸入された生産ラインおよびうまく設計された現代研修会およびベテランのチーム、DATANGケーブルによってのおよび外国の顧客需要に家応じる大きい容量が装備されている:LANケーブル:1,000,000箱/年;同軸ケーブル:80000km/year;光ファイバーケーブル:3.5百万の中心km/year。
質はDATANGケーブルの最優先常にである。会社はISO 9001、証明されるISO 14000でありプロダクトは国際規格に従って製造され、テストされる。プロダクトはRoHSの範囲、UL、ETL、CPR証明したである。OEM&ODMサービスは利用できる。
顧客需要に応じることはDATANGケーブルのためのドライブ常にである。DATANGケーブルは顧客満足のために国内および海外市場の大きい市場占有率を得た。ますます顧客はので顧客の要求を満たす強力な支持およびサービスおよび一定した改善DATANGケーブルと組むことを選んでいる。顧客とともに、私達は多くの難しさを克服し、よりよい顧客に役立つ私達の機能を改善しそして一緒に育つ。年間売上の収入は90以上,000,000米ドルあり、毎年育つ。
FAQ
Cat.5E U-UTP LANケーブル
Q1.私はケーブルのためのサンプル発注があってもいいか。
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である。
Q2.調達期間についての何か。
:大量生産のために、3-4週準備するサンプルのための1週。
Q3.LANケーブル順序のためのMOQの限界があるか。
:低いMOQ、サンプル点検のための1pcは利用できる。大量生産のための200箱(305m/box)
Q5.LANケーブルのための進む方法発注か。
:初めに私達にあなたの条件か適用を知らせなさい。
2番目に私達はあなたの条件か私達の提案に従って引用する。
3番目に顧客はサンプルを確認し、場所は形式的な順序のために沈殿する。
第四に私達は包装の細部を提供し、顧客と確認する。
それから私達は生産を整理する。
Q6.それはLANケーブル プロダクトで私のロゴを印刷することは良いか。
:はい。私達の生産の前に私達を形式的に知らせなさい。
Q7:プロダクトのために保証する提供するか。
:はい、私達は私達のプロダクトに保証25年の提供する。
